Value ViewModel

개요

ITK에서는 ViewModel을 줄여 Vm suffix를 사용합니다. 예: ValueVm, DoubleValueVm, MetricValueVm, PowerGeneratorMetricVm

ValueVm 계열은 "값 + 표시 문자열 + 상태(정상/경고/치명)"를 하나의 VM 단위로 다루기 위한 기반 모델입니다. 산업용 화면에서 자주 필요한 단위 표기, 포맷, 임계값 판단을 재사용 가능한 형태로 제공합니다.

ValueVm 계층 구조

ValueVm<T>는 ITK 값 표현의 루트 클래스입니다.

Value: 실제 값
ValueString: 화면 표시 문자열
Status: Normal, Warning, Critical, Error, Unavailable
Label, ShortLabel, LabelChar: 화면 밀도별 라벨 표현
Prefix, Suffix, AlarmBehavior: 표시/알람 동작 제어

핵심 계층은 아래와 같습니다.

ValueVm<T> : ViewModelBase, IValueVm
├─ FormattableValueVm<T>
│  ├─ TimeSpanValueVm
│  ├─ DateTimeValueVm
│  └─ DateTimeOffsetValueVm
├─ NumericValueVm<T>
│  ├─ IntValueVm
│  ├─ LongValueVm
│  ├─ DecimalValueVm
│  ├─ FloatValueVm
│  └─ DoubleValueVm
│     └─ MetricValueVm
└─ StringValueVm

ValueVm을 상속받아 구체화된 클래스와 역할

클래스	역할
`StringValueVm`	문자열 값 표현. 포맷 문자열 기반 텍스트 조합에 사용
`TimeSpanValueVm`	`TimeSpan` 표시 전용. 운영 시간/가동 시간 표시에 적합
`DateTimeValueVm`	`DateTime` 표시 전용. `DateTimeKind.Unspecified`를 경고 상태로 처리
`DateTimeOffsetValueVm`	타임존 정보를 포함한 시각 표시
`IntValueVm`	정수 수치 값 + 단위 표시
`LongValueVm`	대용량 정수 수치 값 + 단위 표시
`DecimalValueVm`	정밀 소수(예: 금액/누적량) 값 + 단위 표시
`FloatValueVm`	부동소수 값 + 단위 표시 + 정밀도 연산자
`DoubleValueVm`	일반 수치 값 표현의 기본 선택지. 단위/포맷/상태 평가/정밀도 처리
`MetricValueVm`	`DoubleValueVm` 확장형. `Min/Max` 및 Warning/Critical 임계값으로 상태 자동 평가

PowerGenerator 예제로 보는 사용 패턴

PowerGenerator 샘플은 동일한 도메인 데이터를 두 방식으로 보여줍니다.

PowerGeneratorVm: DoubleValueVm + 사용자 정의 상태 평가 함수
PowerGeneratorMetricVm: MetricValueVm + 선언형 Threshold 설정

ValueVm은 View에 어떻게 표시되는가

ValueVm 계열은 단순한 데이터 구조가 아니라, View가 바로 바인딩할 수 있는 표시 단위입니다. 예를 들어 PowerGeneratorMetricVm은 전압, 전류, 출력, 온도 같은 값을 각각 MetricValueVm으로 보유하고 있고, 게이지 패널 VM은 이 값을 다시 게이지 VM의 Metric 속성에 연결합니다.

public sealed class GC_RING01DemosPanelVm : ContentPanelVm
{
	private readonly PowerGeneratorMetricVm _metrics;

	public GC_RING01DemosPanelVm(PowerGeneratorMetricVm metrics)
	{
		_metrics = metrics;

		var gauge1 = new GCLRING01GaugeVm()
		{
			Metric = _metrics.ActivePower,
			Accent = ItkThemeAccent.Default,
		};

		var gauge2 = new GCLRING01GaugeVm()
		{
			Metric = _metrics.EngineSpeed,
			Accent = ItkThemeAccent.Strong,
		};

		var gauge3 = new GCLRING01GaugeVm()
		{
			Metric = _metrics.EngineTemperature,
			Accent = ItkThemeAccent.A,
		};
	}
}

이 구조에서 중요한 점은 다음과 같습니다.

PowerGeneratorMetricVm은 도메인 값과 임계값 규칙을 소유합니다.
GCLRING01GaugeVm은 어떤 MetricValueVm을 표시할지만 선택합니다.
실제 View는 게이지 VM에 바인딩되어 Label, ValueString, UnitString, Status 같은 표시 정보를 사용합니다.
즉, 값 판단 로직은 ValueVm 쪽에 남고, View는 그 결과를 일관된 방식으로 렌더링합니다.

또한 ITK의 UI 요소들은 Accent와 같은 시각적 속성, 라인 스타일, 라벨 배치, 장식 베젤 같은 표현 속성을 함께 가질 수 있습니다. 이런 속성들은 단순한 색상 하드코딩이 아니라 ITK 테마 시스템과 연결되어 동작하므로, 애플리케이션 개발자는 값 처리 로직과 화면 꾸밈 로직을 분리한 상태에서도 화면 전체의 시각적 일관성을 유지할 수 있습니다. 즉 MetricValueVm은 "무엇을 표시할 것인가"를 설명하고, 게이지/카드/리스트 같은 UI VM은 Accent와 테마 규칙을 통해 "어떻게 보일 것인가"를 결정합니다.

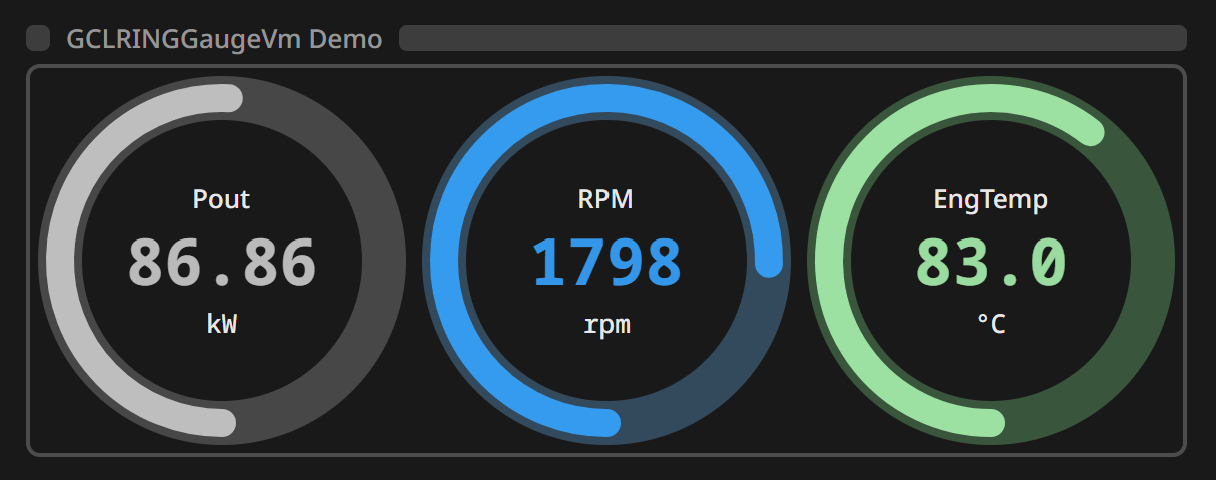

아래 이미지는 GC_RING01DemosPanelVm이 ActivePower, EngineSpeed, EngineTemperature를 각각 게이지에 바인딩한 결과입니다.

Gauge panel demo showing MetricValueVm instances bound to circular gauge views

이 예제는 ValueVm 계열이 단순히 테이블 문자열을 만들기 위한 객체가 아니라, 카드, 리스트, 게이지 같은 다양한 View에 동일한 방식으로 재사용될 수 있는 표시 모델이라는 점을 보여줍니다.

1) 함수 기반 상태 평가 (`PowerGeneratorVm`)

_outputVoltage = new DoubleValueVm("OutputVoltage", NumericUnit.Voltage_Volt, "F2", GetOutputVoltageStatus)
{
	Label = "Output Voltage",
	ShortLabel = "Vout",
	LabelChar = "Vo",
};

private ValueStatus GetOutputVoltageStatus(double voltage)
{
	if (voltage > _specification.VoltageWarningLow && voltage < _specification.VoltageWarningHigh)
		return ValueStatus.Normal;
	else if (voltage > _specification.VoltageCriticalLow && voltage < _specification.VoltageCriticalHigh)
		return ValueStatus.Warning;
	else
		return ValueStatus.Critical;
}

장점:

도메인 규칙이 복잡할 때 유연함
항목별로 서로 다른 판단 로직을 넣기 쉬움

2) 임계값 기반 상태 평가 (`PowerGeneratorMetricVm`)

_outputVoltage = new MetricValueVm(
	"OutputVoltage", _specification.VoltageCriticalLow - 5, _specification.VoltageCriticalHigh + 5,
	NumericUnit.Voltage_Volt, "F2", new RoundingOperator(2))
{
	Label = "Output Voltage",
	HighCriticalThreshold = _specification.VoltageCriticalHigh,
	HighWarningThreshold = _specification.VoltageWarningHigh,
	LowCriticalThreshold = _specification.VoltageCriticalLow,
	LowWarningThreshold = _specification.VoltageWarningLow,
};

장점:

설정이 선언적이라 읽기 쉬움
여러 수치 항목에 동일 패턴을 빠르게 적용 가능

3) 실시간 업데이트와 UI 스레드 반영

두 샘플 모두 시뮬레이터 이벤트를 받아 Value만 갱신하면, 각 ValueVm이 ValueString과 Status를 동기화합니다.

private void UpdateValues(GeneratorDataEventArgs e)
{
	OutputVoltage.Value = e.OutputVoltage;
	OutputCurrent.Value = e.OutputCurrent;
	Frequency.Value = e.Frequency;
	RunningHours.Value = TimeSpan.FromSeconds(e.RunningHours);
}

게이지 패널까지 포함해 보면 데이터 흐름은 아래처럼 읽을 수 있습니다.

PowerGeneratorSimulator
  -> PowerGeneratorMetricVm.UpdateValues(...)
  -> MetricValueVm.Value / Status / ValueString 갱신
  -> GCLRING01GaugeVm.Metric 이 변경 결과를 참조
  -> Gauge View가 원형 게이지, 숫자, 단위, 색상 상태를 화면에 표시

이 흐름 덕분에 애플리케이션 개발자는 화면마다 별도의 값 포맷팅 코드나 상태 색상 계산 코드를 중복 작성하지 않아도 됩니다. 필요한 것은 적절한 ValueVm을 만들고, 해당 값을 소비하는 ViewModel (GaugeVm, TableItemVm, CardVm 등)에 연결하는 일입니다.

언제 어떤 ValueVm을 선택하면 좋은가

단순 수치 + 단위 표시: DoubleValueVm
수치 + 임계값 경보: MetricValueVm
시간 표시: TimeSpanValueVm, DateTimeValueVm, DateTimeOffsetValueVm
텍스트 상태 표시: StringValueVm

요약

ITK의 ValueVm 계열은 값 표시를 "UI 데이터 바인딩 단위"로 표준화해 반복 코드를 줄여줍니다. PowerGeneratorVm처럼 함수 기반으로 시작한 뒤, 패턴이 안정되면 PowerGeneratorMetricVm처럼 임계값 기반 MetricValueVm으로 정리하는 흐름이 실무에서 효율적입니다.
